Контакты платы АМ
| Версия 1.Х (Зеленая) | Версия 2.0 (Синяя) |
| CAN H 21 | CAN H 19 |
| CAN L 20 | CAN L 18 |
| LIN 1 | LIN 1 |
| 12 V 11 | 12V 9 |
| GND 12 | GND 10 |
| tip+ 18 | tip+ 16 |
| tip- 16 | tip- 14 |
| down 4 | down 4 |
| up 5 | up 5 |
| reset (OK) 6 | reset (OK) 6 |
| подогрев 15 | подогрев 13 |
| КК set 15 | |
| KK reset 17 | |
| KK on/off 12 | |

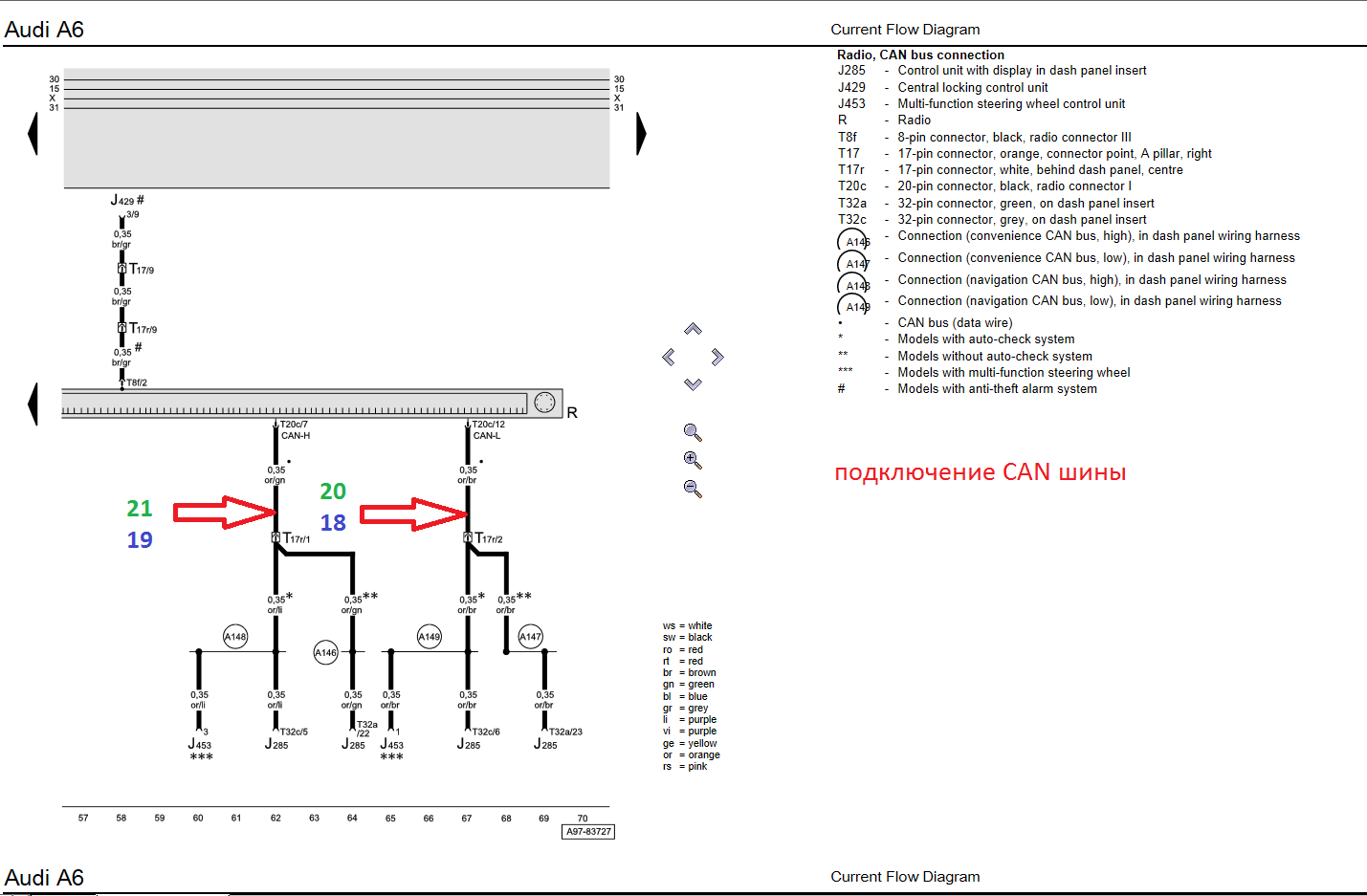

Подключение CAN шины

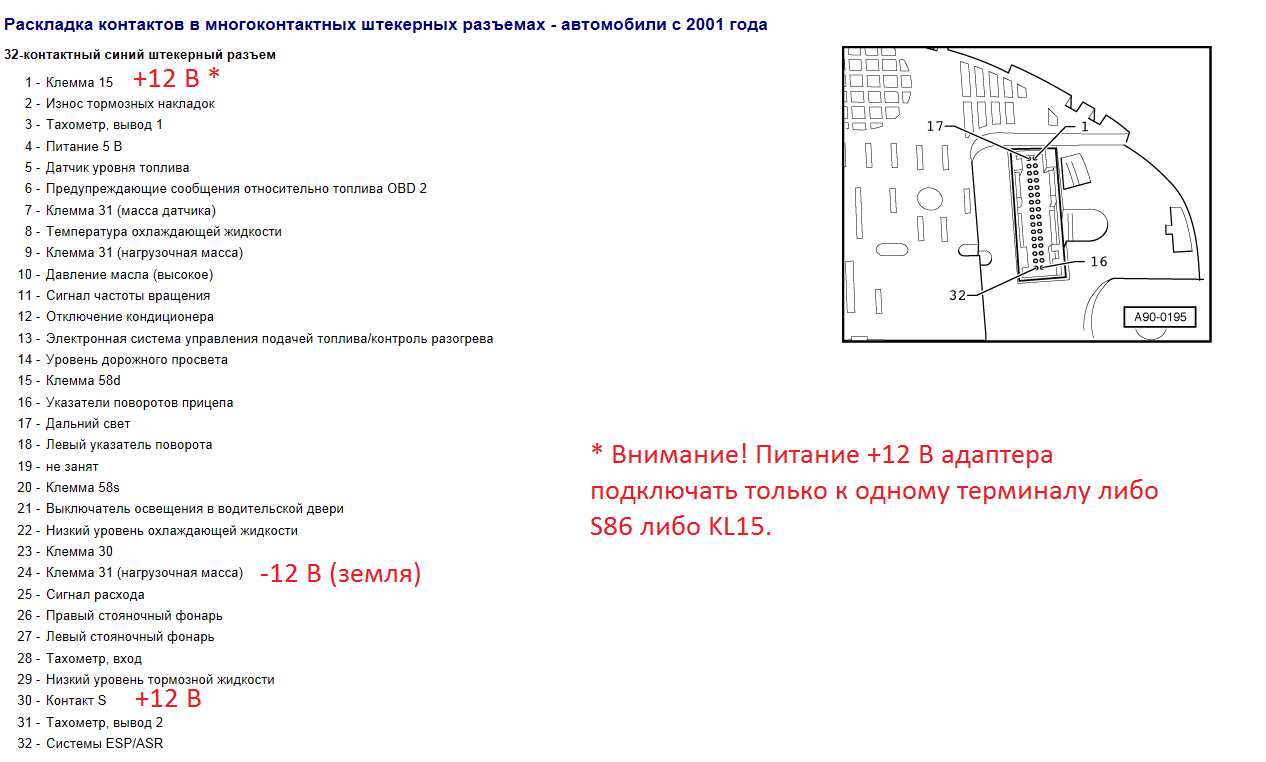

Подключение питания

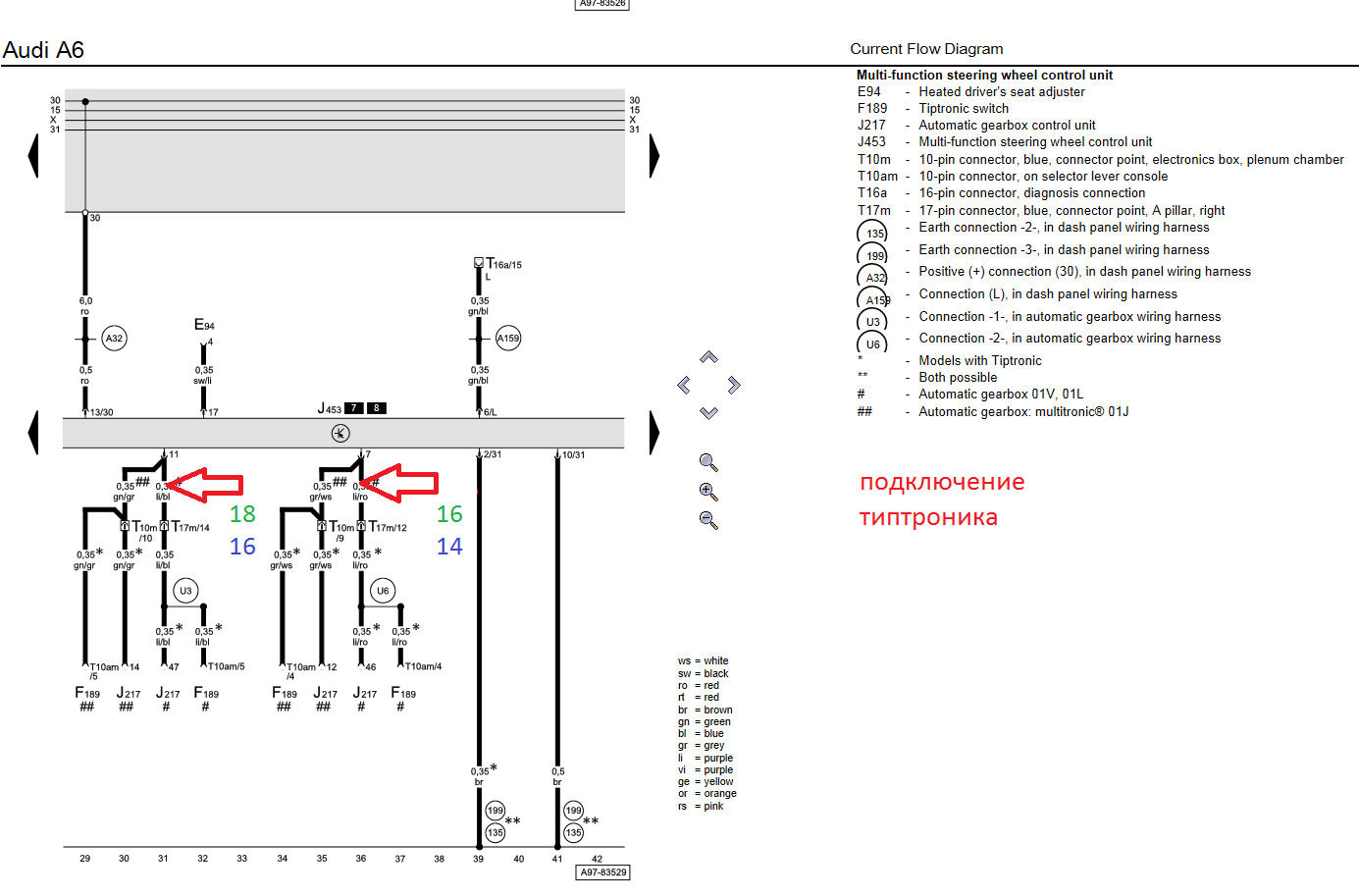

Подключение к АКПП для управления переключением передач (Типтроник)
Подключение LIN шины и питания в руле
В общем схема подключения зависит от руля, но везде требуется подключить три сигнала, шину LIN, +12 В, земля
Отчеты по установке
1. https://www.drive2.ru/l/514155827477610982/
